冷却用配管的生产线和牵引装置

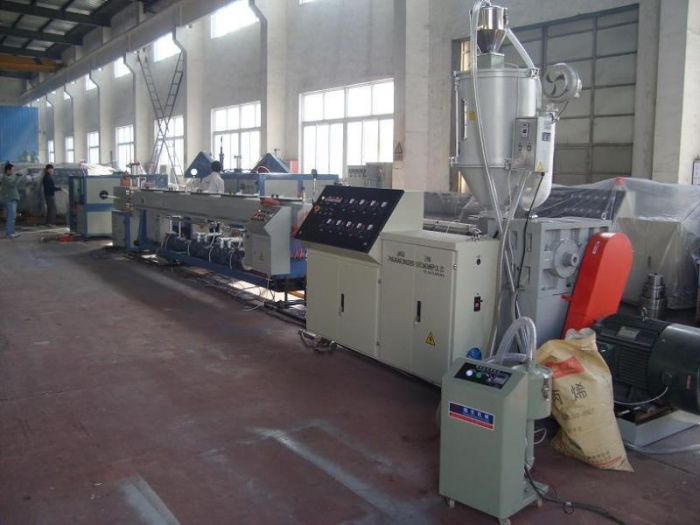

(1)冷却系统装置冷却控制装置的作用是使已定型的管材进行冷却到室温或接近实现室温，使管材可以保持基本定型的形状。PE管材生产线选用专用HDPE、PE管材的高效挤出机,螺杆采用带屏障和混炼头结构，机筒采用新型开槽机筒，塑化和混炼效果好，挤出量大而且非常稳定。PE管材生产线为HDPE、PE大口径厚壁管材设计的螺旋式模头,该模头具有熔体温度低,混合性能好,模腔压力低,生产稳定的特点。管材的冷却方式方法有两种：一种是浸浴式，多用于我国小口径的管材;另一种是喷淋式或喷雾式，一般主要用于一个大口径管材。PE管材生产线为HDPE、PE大口径厚壁管材设计的螺旋式模头,该模头具有熔体温度低,混合性能好,模腔压力低,生产稳定的特点。

1.浸式冷却装置浸式冷却装置由水槽，支撑架，进出水管，隔板和密封胶圈组成..

对于具有在管的行进方向的梯度水中，分离由多个分离罐的。冷却水浴保持一定的水平，并通过改变水的循环，以保持一定的温度。用橡胶密封环，橡胶圈中心孔的槽的两端，通过两个管，而且也防止水的流出。

2.喷淋式和喷雾式冷却系统装置喷淋式和喷雾式冷却控制装置主要由水槽、喷水头、支撑架与槽盖等组成。其结构与浸浴式相似，主要通过不同点就是在于在水槽内设置了沿管材圆周运动方向可以均匀设计布置的喷水头，对着管材喷水或喷水雾而冷却管材。相比发展之下，喷雾比喷水冷却作用效果能够更好，因为使用喷雾头使水在空气中形成具有颗粒，在接触管材表面时受热蒸发，带走企业大量产生热量，从而得到大大学生提高产品冷却效果与分析均匀性。

（2）在牵引装置是在冷却管的摩擦阻力上浆顾客等在设备中产生的一个主要功能，以均匀的速率向前牵引管，和通过调整拉伸速度，以适应管的不同的壁厚，为此目的，牵引应无级变速器的速度和更宽范围的传输系统中，有三个电流共同牵引装置：辊式牵引装置由滚子，所述框架，所述辊子机构和俯仰驱动装置的交换组成。示出了双线PVC管螺纹视图

牵引轮装置通常：2-5牵引辊，一般下辊是驱动辊，该辊是从动轮，以增加摩擦牵引，驱动轮也可以是橡胶轮。通过从滚动装置调节车轮上下移动，以适应不同直径的需要，并在一定的压力按压管被拉动时，其直径为50-150毫米的辊时，提拉速度可以是可变的速度。结构简单，操作方便，但由于车轮与管之间的接触面积小的这种牵引装置，所述牵引力小，只有以下适用牵引直径100mm管子。

2.履带式牵引控制装置它主要由市场调节通过手轮、履带、机架与传动技术系统等组成。

履带牵引装置各轨道两端均设有链轮.. 右端链轮采用电机驱动，管道牵引通过传动机构实现.. 通过上述布置的手轮和传动装置调节轨道，实现不同管径管道的牵引和夹紧.. 该装置结构简单，易于调整；缺点是手动夹紧的夹紧力较小，一般只适用于小直径的管道牵引.. 对于大口径管道，一般采用四个以上的轨道，下部的几个轨道可以通过手动或机动进行径向移动，以适应不同的管道，并经适当调整后固定。
